凝汽器胶球清洗系统



一、胶球清洗装置概述
         胶球清洗装置是汽轮机组在运行当中对凝汽器冷却管进行有效清洗的设备。该装置使用性能的好坏直接影响到汽轮机凝汽器的清洗程度和传热效果。该装置的适用范围相当广泛,它不仅适用于汽轮机凝汽器的清洗,同时适用于石油、石化、化工、钢铁单位;固定管板式热交换器的冷却管的清洗,近年来又进入了中央空调的市场,该装置在连续工作不降低负荷的情况下,可以随时投入使用,能始终保持冷却管的清洁状态,能延长冷却管的使用寿命,减轻劳动强度,增加经济效益。是提高电厂、石油、石化、化工、钢铁企业凝汽器及热交换器安全经济运行不可缺少的装置。

二、胶球清洗装置系统相关产品

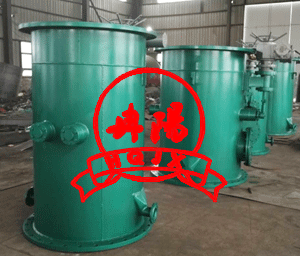

         1、二次滤网二次滤网是冷却水净化装置的主要设备之一,它可以清洗大于6㎜以上的一切杂物,能保证胶球畅通无阻在凝汽器内正常运行,二次滤网起到了关键作用。详细工作参数等情况参阅我公司“二次滤网”使用说明书。电动旋转反冲洗二次滤网结构形式如二次滤网使用说明书上的图样所示:
它主要由:(1)壳体(2)不锈钢网芯(3)传动机构(4)减速机(5)强排污装置等部件组成。旋转反冲洗强排污二次滤网(循环冷却水二次过滤净化装置)
         2、收球网:我公司生产的收球网是目前较其它胶球清洗装置的更新换代产品,结构形式先进合理.分为栅格网板式(SF型双栅格网板收球网,SD型单栅格网板收球网)和SL型漏斗式收球网.栅格网板式收球网的栅网板可以转动,在胶球装置投运时,网板处于收球位置,在不投运清洗装置时,该栅网板可旋转到与水流方向一致的位置;既减少水阻又起到清除栅网板上杂物的作用.网板的转动定位由电动执行机构执行(DN300~DN700小型收球网为手动控制).栅网板到位与否是保证胶球清洗装置系统收球率的关键之处.
SL型,SD型,SF型收球网(胶球回收网器)
         3、胶球泵:它是胶球系统中使胶球进行不断循环的动力设备,该水泵是一个专用无障碍离心泵,其叶轮由两片叶片构成管状通道,它具有不堵球、不切球和对胶球磨损力小等优点。
胶球清洗泵(胶球输送泵)
         4、装球室:装球室是胶球清洗装置中用于放球、取球、存储和观察胶球循环情况的装置:它由外壳、漏斗、切换阀等部件组成,并配有观察窗、放气阀、放水阀。
ZQS型装球室(胶球存储器)
         5、分汇器是一个三通阀,通过导向板的切换可使胶球进入需要清洗的一侧凝汽器中工作。一般一台机组需两台分汇器,其进口通径为DN100,分配口为DN89,胶球投用时可通过窥视窗观察运行情况。
FH型分汇器(清洁海绵胶球切换三通管阀)

         6、胶球:我厂生产的清洗凝气器海绵胶球,可与进口胶球相比,但价格只是进口胶球的1/4,胶球直径12—28mm海绵胶球全部为天然橡胶制造,品种分金刚砂海绵胶球,剥皮球,光球等。

三、胶球清洗装置工作原理
         选用合适的胶球,将胶球从装室手孔处投入装球室内,投球数量为凝汽器冷却水管数的10%左右。先打开收球网的球阀,然后启动胶球泵,再打开装球室上的放气阀,排完装球室内的空气,关闭排气阀,再打开送球管道中间的球阀,当水流正常运行时慢慢打开装球室的切换阀,不宜过猛的切换,胶球在循环水流的带动下进入凝汽器水室。胶球在循环水进出口压力差的作用下洗刷冷却管内泥沙污物,对冷却管内进行一次抹擦,使冷却管内壁泥沙污垢随着水流带出,胶球经循环水的带动下进入收球网,在收球网阻拦下,将胶球分离出来,由胶球泵吸出重打入装球室,按此规律往复循环对凝汽器冷却水管进行连续清洗。

四、胶球清洗装置订货须知
       1、定货范围是需求全套还是其中之一。
       2、提供凝汽器循环水管内外径尺寸及凝汽器冷却管内径尺寸。
       3、收球网是否要电动执行机构。
       4、一般厂家采用共用制,即配两台收球网,两台分配器,一台装球室,一台胶球泵,一台电器柜(根据水质决定是否配二次滤网)。
       5、循环水流量设计值及水中杂质含量。

五、胶球清洗PLC自动控制
         胶球清洗装置还可以实现自动化运行,主要靠PLC模块自动化控制,电动二次滤网在进水口配有差压变送器。当电动二次滤网网面通流面积减少时,达到设计差压值时,差压变送器将信号传送给PLC,PLC模块指令启动电动二次滤网传动机构,同时打开电动排污阀进行排污。当差压值恢复时,差压变送器将信号传送给PLC模块,PLC模块指令停止电动二次滤网旋转,关闭电动排污阀。PLC同时配有时间实施计划,胶球清洗投用可设置二级时间保护,时间设计范围可以设置10-999小时自动投用一次。投用时间可设置为15-30分钟,投用时间设置:PLC指令打开装球室前置电动球阀,同时将信号传送给胶球输送泵,启动胶球输送泵。同时打开循环水进水管道上电动投球阀,当正常运行后PLC指令打开装球室出口电动球阀,循环水管道回水管道上装有收球阀,PLC设置时间清洗为15-30分钟后。PLC指令关闭装球室的电动阀门,PLC再指令关闭电动投球阀门,再指令关闭收球电动阀门、其次PLC指令停止胶球泵运行,根据PLC设置每隔10-999小时再进行下一次清洗工作,这样保证了胶球清洗装置的安全运行。

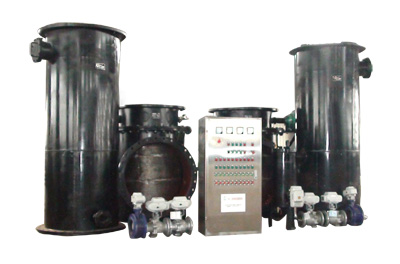

                 胶球清洗系统
