产品中心 >> 胶球清洗系列 >>
凝汽器循环水二次滤网
一、循环水二次滤网用途
   二次滤网系统是净化水中污物、保持凝汽器水室经常处于清洁状态,保证胶球正常投运,提高胶球回收率不可缺少的装置。而我国环境较为严重,江河、湖泊等水质污染尤为突出。因此,目前冷却水开式循环系统中较为普遍使用的固定式和旋转负压反冲式两种二次滤网,已经显示出它的不足之处。我厂是生产电力辅机设备定点厂,通过近几年来不断征求广大用户意见和对二次滤网的反复试制及不断改进,保留老产品部分结构,增加了电动装置,增加强排污装置,使二次滤网结构和使用性能更加完善,并广泛应用于6MW至300MW火力发电机组冷却水开式循环系统中,受到广大新老客户的一致好评。

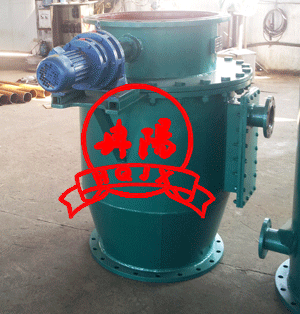

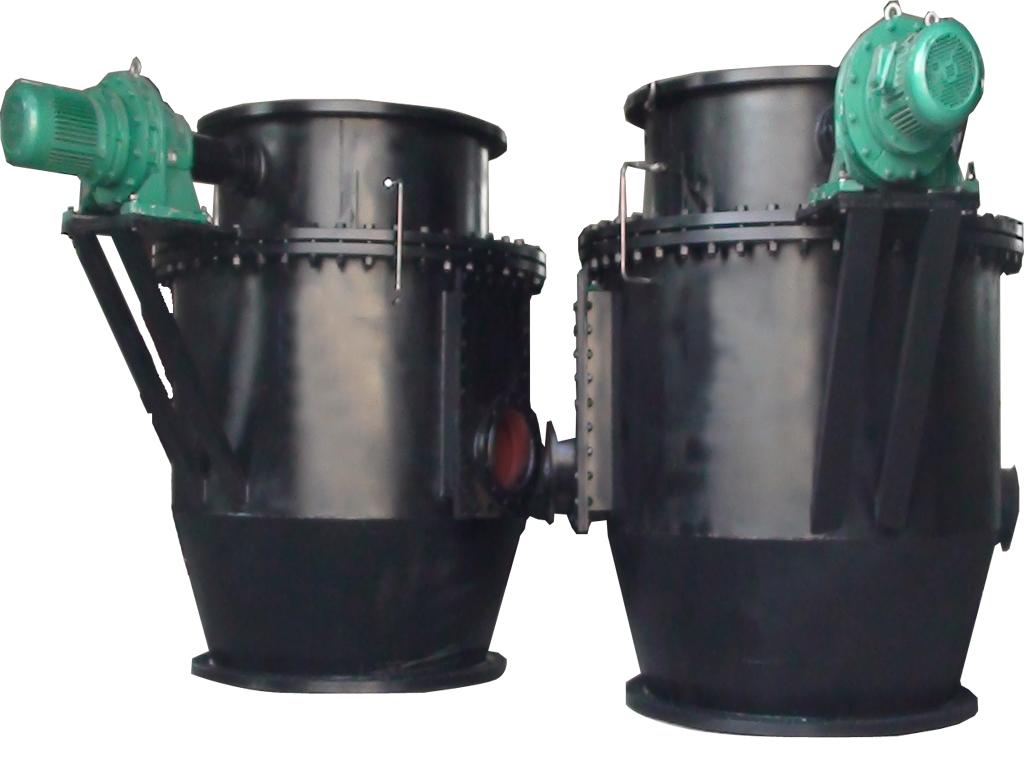

二、旋转反冲洗二次滤网组成部件
   强排污反冲洗旋转二次滤网主要由不锈钢滤网、壳体、减速机、强排污装置、排污槽、传动轴、排污口和电动排污阀等组成。 滤网由骨架、筋板组焊而成,整个滤网有足够的刚性和强度。网板材料为不锈钢,焊接在骨架上,网板一般冲8孔5距,网板直径可选性为Φ3mm--Φ10mm。强排污反冲洗旋转二次滤网网板由高品质不锈钢材料冲孔。 外壳由优质钢板制成。前或后壳体内各焊有一个轴承座,由支撑筋板连接。排污旋转就靠它支撑,轴承座内装有高分子尼龙王轴套等。外壳内并涂防腐漆,排污槽显长条形,布置在滤网进水口上方。排污槽的刮板与滤网表面旋转,与排污管相连,排污管外接排污阀。

三、二次滤网技术参数


   规格型号 通径DN 壳体直径 二次滤网高度H 排污管径(mm)
    DN250   250mm   262mm    1200mm     ф108×4.5
    DN300   300mm   312mm    1250mm     ф108×4.5
    DN400   400mm   412mm    1300mm     ф108×4.5
    DN500   500mm   812mm    1400mm     ф108×4.5
    DN600   600mm   912mm    1450mm     ф108×4.5
    DN700   700mm   1012mm   1550mm     ф159×6
    DN800   800mm   1112mm   1600mm     ф159×6
    DN900   900mm   1212mm   1750mm     ф159×6
    DN1000  1000mm  1312mm   1800mm     ф219×6
    DN1200  1200mm  1516mm   1900mm     ф219×6
    DN1400  1400mm  1716mm   2000mm     ф219×6
    DN1600  1600mm  2020mm   2800mm     ф273×8
    DN1800  1800mm  2424mm   3400mm     ф273×8
    DN2000  2000mm  2524mm   3700mm     ф273×8
    DN2200  2200mm  2724mm   4300mm     ф273×8
    DN2400  2400mm  2924mm   4300mm     ф273×8
附注说明
①网孔直径4-8mm,水阻≤400mmH2O柱。
② 安装位置根据用户要求。
③ 结构外型尺寸保证通流量前提下,按用户要求设计。
④ 网芯转动速度按用户要求设计。一般控制在8转/分钟以下。

三、二次滤网定货须知

1、 需方提供安装方案(立式安装、卧式安装、垂直90度安装)、接管通径根据需要方提供安装尺寸或原二次滤网图纸进行设计。
2、 用户有特殊环境,我公司将派人现场勘察另行设计。

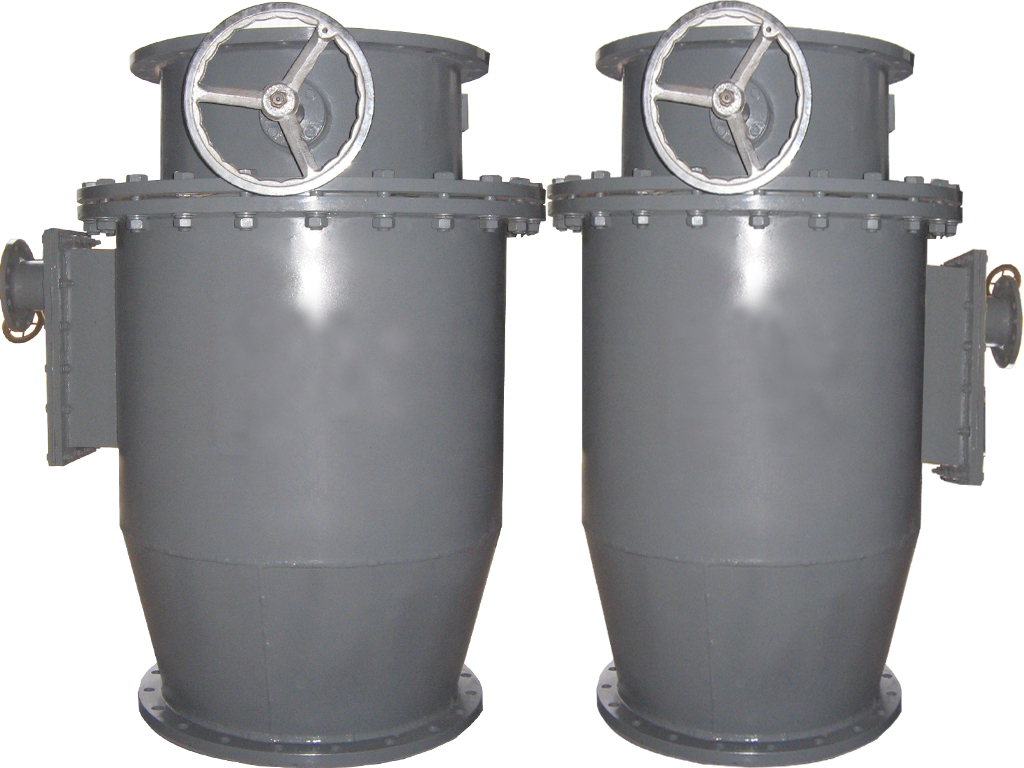

 二次滤网    手动二次滤网
