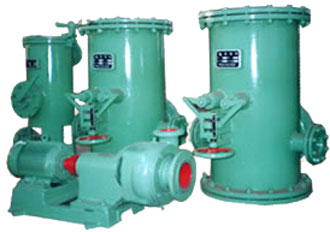

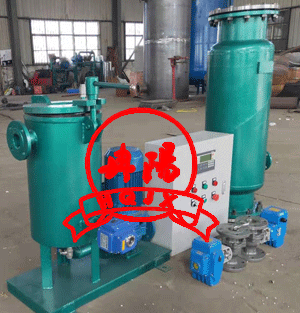

冷凝器在线清洗装置
一、冷凝器在线清洗装置主要组成部件
         1、二次滤网二次滤网是冷却水净化装置的主要设备之一,它可以清洗大于3㎜以上的一切杂物,能保证胶球畅通无阻在主机冷却管内正常运行,强排污二次滤网起到了关键作用。详细工作参数等情况参阅强排污二次滤网使用说明书。电动旋转强排污反冲洗二次滤网结构形式如二次滤网使用说明书上的图样所示:它主要由:(1)壳体(2)不锈钢网芯(3)传动机构(4)减速机(5)强排污装置等部件组成。
         2、收球网:收球网是胶球清洗装置系统中的关键设备, 对于系统的收球率有着至关重要的作用。安装于凝汽器循环水管路的出水管段上. 要维持海绵胶球对冷凝管的连续清洗,就要将胶球源源不断地送入清洗系统中,它的作用是将随系统运行的清洁胶球从冷却水中分离出来,且必须具备不漏球、不卡球等特性,胶球被回收后由引出管从收球网引出打回装球室,再次用于清洗之用。

     收球网性能特点
       【1】收球网外壳选用优质碳钢制造,内部网板采用优质不锈钢,对淡水、海水使用寿命均超过 20 年;
       【2】设计合理:胶球从侧面收集,设计了特殊导流结构,保证胶球全部收回,并充分考虑了对内部构件的合理简化和在强度、刚度方面的加强;
       【3】收球网网板采用单网板设计,既保证了立式布置的收球效果,同时也使网板的通流面积增大,并且减小了水阻;
       【4】使用同步电动执行机构和胶球引出单元的全管路布置,使整个系统更加利于收球;
       【5】网板的支撑骨架的封闭设计满足大流量、高压差工况;装球室的特点是设计有足够的容积,以保证海绵胶球在装球室内有回旋的余地。其中胶球斗、切换阀,单向阀均采用耐腐蚀的不锈钢材质。由于在装球室中设计有独特的单向阀装置,从而取消了原来的电动门。进而简化了胶球自动清洗系统及运行操作;便于实现自动控制,提高了运行的可靠性;提高了系统的收球率。通过观察窗可以察看到海绵胶球磨损情况,当发现海绵胶球磨损量过大时,可及时进行更换,将切换阀置收球位置,此时装球室只能流过冷却水,而不能通过胶球,在此状态下运行 (20 ~ 30min) ,然后将装球室进口管及出口管中手动球阀关闭,打开排水门,从装球室内取出胶球,检查并计算收球率,将不合格的胶球淘汰,补足新球。
        3、胶球泵:胶球循环泵是胶球自动清洗装置中使胶球连续清洗、不断循环的专用动力设备。具有不损球、不堵塞、运行平稳、使用寿命长等特点。
           我公司生产的胶球泵是单吸卧式离心泵,由于将泵的壳体和叶轮设计成宽阔的流道形式,所以不会发生胶球堵塞现象,该泵亦称不堵塞泵。该泵采用进口密封滚动轴承,以润滑脂润滑,轴端密封为机械密封。采用后抽式设计,便于检修。胶球泵选用 Y 型电机驱动,采用悬臂梁结构,插轴式或靠背轮联接。该泵的通流部分可以采用不同性能不锈钢制造,适用于以不同水质为冷却水源的发电厂。
        4、分汇器:分汇器不仅可以观察进球路和收球回路的胶球运行状况,而且可以保证分配到凝汽器两侧的胶球数量均匀,确保胶球可以清洗到凝汽器的每一根铜管。分汇器在系统中的作用比常人理解的要重要,分汇器可以将一根循环管分开成两根独立的管,比如在装球器出口一根管路变到两只喷球器的入口管路,那么分汇器可以很好的将此功能实现;同样当把两根再循环管合在一起成为一根再循环管时,比如两个收球口的管路汇集到胶球泵的入口管路时,分汇器扮演了同样的角色。
        5、胶球的选用
             1.标准剥皮胶球特别适用于各种凝汽器铜管,也是各发电厂最常用的一种胶球。胶球由天然橡胶加发泡和特殊添加剂制造而成。标准剥皮胶球可以用于各种胶球清洗设备和水质。
             2.光面胶球:光面胶球表面光滑,可再剥皮磨打后制成标准剥皮胶球,一些发电厂因管道结垢沉积比较硬才定购光面胶球,一般用于不锈钢管。但对铜管使用的效果不佳。
             3.金刚砂胶球:金刚砂胶球分为全金刚砂胶球和半金刚砂胶球两种。金刚砂胶球适用于清除各种结垢沉积较多的管道,但对管子有伤害,一般不长期使用,特别铜管更要慎用。要在专业人员的指导下使用。

             4.胶球的适用范围
                适用水温:最高至140℃
                适用管材:铜管、不锈钢管、钛管
                胶球特性:软、中软、中硬、硬

二、冷凝器在线清洗装置工作原理
        胶球清洗装置选用合适的胶球,将胶球从装球室手孔处投入装球室内,投球数量为主机冷却水管数的10%左右。先打开收球网的球阀,然后启动胶球泵,关闭放水阀,再打开装球室上的排气阀,排完装球室内的空气,关闭排气阀,再打开送球管道中间的球阀,当水流正常运行时慢慢打开装球室的切换阀,不宜过猛的切换,过猛切换会导致收球网堵球。胶球在循环水流带动下进入凝汽器水室。胶球在循环水进出口压力差的作用下跳动洗刷冷却管内泥沙污物,对冷却管内进行一次抹擦,使冷却管内壁泥沙污垢随着水流带出,胶球经循环水的带动下进入收球网,收球网将胶球分离出来,由胶球泵将胶球重新吸入装球室,按此规律往复循环对中央空调主机冷却水管进行连续清洗,运行时间一般为40分钟 。

三、冷凝器在线清洗装置PLC自动控制
         胶球清洗装置胶球清洗装置还可以实现自动化运行,主要靠PLC模块自动化控制,电动二次滤网在进水口配有差压变送器。当电动二次滤网网面通流面积减少时,达到设计差压值时,差压变送器将信号传送给PLC,PLC模块指令启动电动二次滤网传动机构,同时打开电动排污阀进行排污。当差压值恢复时,差压变送器将信号传送给PLC模块,PLC模块指令停止电动二次滤网旋转,关闭电动排污阀。PLC同时配有时间实施计划,胶球清洗投用可设置二级时间保护,时间设计范围可以设置10-999小时自动投用一次。投用时间可设置为15-30分钟,投用时间设置:PLC指令打开装球室前置电动球阀,同时将信号传送给胶球输送泵,启动胶球输送泵。同时打开循环水进水管道上电动投球阀,当正常运行后PLC指令打开装球室出口电动球阀,循环水管道回水管道上装有收球阀,PLC设置时间清洗为15-30分钟后。PLC指令关闭装球室的电动阀门,PLC再指令关闭电动投球阀门,再指令关闭收球电动阀门、其次PLC指令停止胶球泵运行,根据PLC设置每隔10-999小时再进行下一次清洗工作,这样保证了胶球清洗装置的安全运行。
