除氧器溢流水封装置产品结构与安装用途

除氧器溢流水封装置产品结构与安装用途

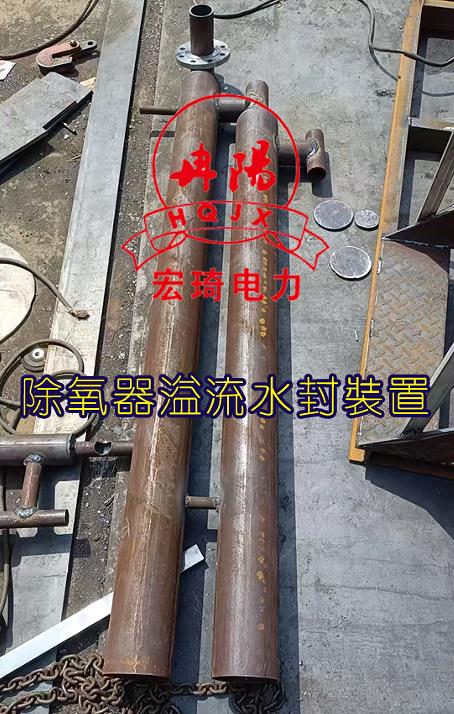

一、除氧器溢流水封装置产品结构
主体结构
      由支撑底板、固定块、水箱、阀体、密封板及多级溢流水封筒组成，溢流口与排放口设计为同一水平高度。
      典型配置包括始端溢流水封、末端溢流水封及连接管道，始端与末端水封通过水平对齐的溢流口和排放口形成连续密封结构。
关键部件功能
      密封柱/滑柱：通过水位变化自动调节密封状态，控制补水或溢流。
      多级水封筒：由多级垂直排列的水封筒构成，通过逐级水柱形成压差屏障，阻隔蒸汽外泄。
      补水装置：始端水封底部设进水接口，直接连接除氧水箱，实现自动补水。
二、除氧器溢流水封装置安装用途
核心功能
      维持水位稳定：当除氧器水位超过设定值时，水通过溢流口进入水封筒自动排出；水位下降时，补水装置启动恢复水位平衡。
      阻隔蒸汽泄漏：利用多级水封筒内的水柱高度（与内外压差匹配）封堵蒸汽，防止空气倒灌或蒸汽外泄。
      超压保护：当除氧器内压力超过阈值（如0.039~0.044MPa），水封筒内的水被压出，蒸汽通过溢流管排出，避免设备损坏。
适配场景
      适用于旋膜式、真空式、热力式除氧器，尤其适合需穿越楼层安装的低位布置系统，减少额外补水源需求。
三、除氧器溢流水封装置安装要求
安装规范
      需垂直安装，确保多级水封筒高度满足压差需求（例如每级水封筒高度约3m）。
      连接管道需严格密封，防止空气渗入；启动前需向水封筒注水至溢流口高度，确保初始密封状态。
操作联动
      与防汽蚀水泵联用，防止给水泵汽蚀导致供水中断，确保锅炉安全运行。
      超压动作后，需通过用除盐水管重新注水恢复水封功能。
四、除氧器溢流水封装置技术优势
      采用多级水封+自动补水设计，减少人工干预和能源浪费，解决传统水封需穿越楼层、喷发频繁的问题。
      结构紧凑，适配低压热力除氧系统，安全性能优于弹簧式安全阀。
      通过上述设计，除氧器溢流水封装置在保障水位稳定、蒸汽密封及超压保护中发挥关键作用，同时降低安装复杂性和运维成本。
