一种新型蒸汽减温减压器/装置系统说明介绍？

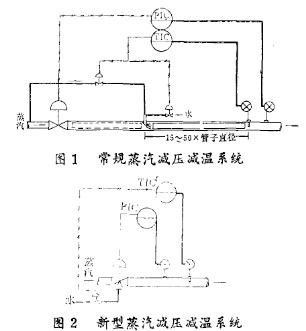

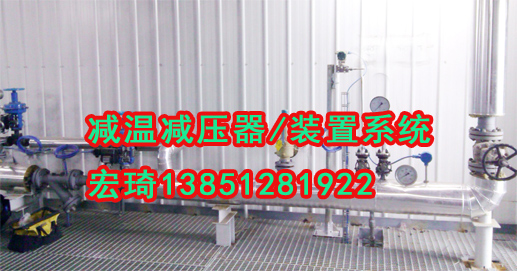

        常规的蒸汽减压减温系统(如图1),是蒸汽的减压和减温分别由减压阀和减温器承担。某热电厂筹建中,曾为高压蒸汽减压减温系统的引进,获悉现在国外己出现一种新型蒸汽减压减温系统(如图2),并且已投入工业应用,其特点是蒸汽的减压和减温同时在一只叫蒸汽减温减压器/装置调节阀的阀门内实现。这样,新系统就可省去常规系统中的减温器和雾化蒸汽调节阀,同时新系统对测温点的安装无特殊要求,从而使整个系统变得简单。
一、蒸汽减温减压器/装置系统调节阀：
        1、结构 蒸汽减温减压器/装置系统调节阀的结构如图3所示,其主要特点就是在单座阀的基础上,增加了减温水的注入系统。
        2、工作原理 当蒸汽通过阀芯与阀座之间流通截面进入阀芯下游阀笼内腔时,蒸汽压力就降低了。当蒸汽从阀笼内腔流向阀外时,又发生了第二次降压。为了控制蒸汽的流速和噪音,把阀设计成每级压降都小于临界压降。如果阀芯和阀笼不能提供比临界压降小的压降,就可在阀出口流路上使用减压限流孔板。
        介绍一下蒸汽减温减压器/装置系统调节阀。制蒸汽出口速度,并且与现有的上游和下游管道相匹配。温度控制是通过把减温水注入阀芯下游的阀笼内腔得到的。减温水向上通过注水管经阀芯头部一系列尺寸精确的孔注入蒸汽中,此时,已减压的蒸汽速度和紊流度很高,而压力和烙值很低,这样就保证了注入阀笼内腔的水能快速汽化。由于水不直接注入阀体内,这样就可以把腐蚀和因受热不均使阀体破裂的危险减到最小。减温水流量的精确调节是通过在进水管线上使用一只小的给水调节阀来完成的。
        3、主要零件材扦 阀体:WCB或WC6 阀芯:AISI 431(相当于国内Cr17-N 12) 阀座:AIS 431,密封面堆焊因康镍合金 填料:柔性石墨
        4、性能数据 (1)采用单座结构,关闭严密。(2)在蒸汽流量的整个范围内,温度控制均匀。(3)固有的可调范围40:1。(4)噪音低于90dBA。
二、蒸汽减温减压器/装置系统调节阀：
        蒸汽减温减压器/装置系统调节阀是在单座角阀的基础上作了如下改进而得。
        1、阀内增加了一只阀笼,用来控制蒸汽的流速,同时能改善阀芯导向和减小噪音。
        2、柱塞形阀芯上设有平衡孔,以减小作用于阀芯上的不平衡力,同时,为了减小由此带来的阀关闭时的泄漏增大,在阀芯导向圆柱面上增设了密封环。
        3、在阀帽填料函下部设有减温水室,进水管就连接在其壁上。
        4、在阀芯中心从上到下开有减温水通道,阀芯头部设有喷水孔。减温水从进水管进入减温水室,然后通过阀芯中心通道由头部喷水孔注入已减压的蒸汽中。
