提高锅炉真空除氧器装置排汽回收量分析
提高锅炉真空除氧器装置排汽回收量,本岗位的4#、5#、6#锅炉真空除氧器排汽回收装置日额定回收量共18t。由于锅炉真空除氧器工况不稳,参数波动过大,影响排汽回收,目前实际回收量只为平均3.5√每日。通过对疏水系统进行改造,有效稳定了锅炉真空除氧器运行工况,解决了锅炉真空除氧器排汽回收量低的问题。
1真空除氧器现状分析
1.1真空除氧器现状调查

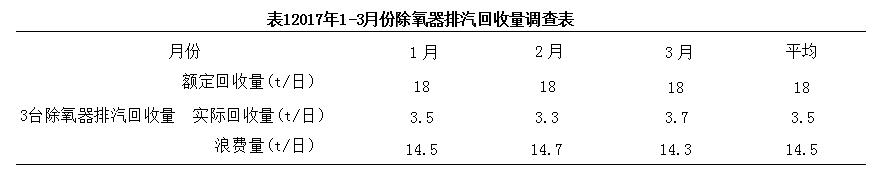

1)本岗位的4#、5#、6#锅炉真空除氧器排汽回收装置额定回收量为6t/每台,3台共18t/每日。通过查阅运行记录,对实际回收量进行调查统计(见表1)。
由以上调查可知,锅炉真空除氧器排汽实际回收量为平均3.5t/每日,其余排汽由排汽门排走,浪费量为14.5t/日。
2)对除氧排汽装置运行情况进行调查。

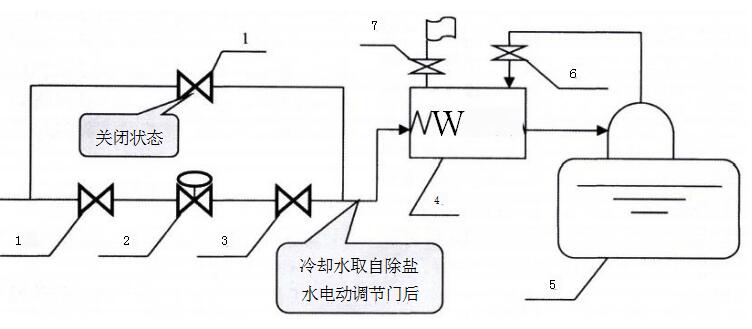

1-除盐水手动一次门;2-除盐水电动调节门;3-除盐水手动二次门;4-除氧排汽回收装置;5-锅炉真空除氧器;6-除氧排汽回收门;7-排汽门
经现场勘查,3台锅炉真空除氧器排汽回收装置冷却水均取自除盐水主路电动调节门后,受到除盐水主路电动调节门制约。
1.2真空除氧器分析原因
①目前,锅炉真空除氧器排汽回收装置冷却水供水受到除盐水主路电动调节门制约。由于除盐水电动调节门由DCS系统自动控制,根据锅炉真空除氧器水位调节开度大小,因此,当锅炉真空除氧器工况变化,水位波动时,除盐水电动调节门开度也随之波动,导致排汽回收装置冷却水不稳定,排汽回收装置运行不稳。
②经现场调查,发现疏水目前是由疏水泵直接打入锅炉真空除氧器,导致锅炉真空除氧器压力不稳,水位剧烈波动。
1-疏水箱;2-疏水泵;3-原疏水上除氧手动阀门;4-锅炉真空除氧器;5-除氧排汽回收装置;6-除盐水管道;7-除盐水手动一次门;8-除盐水电动调节门;9-除盐水手动二次门;10-现疏水上除氧手动阀门

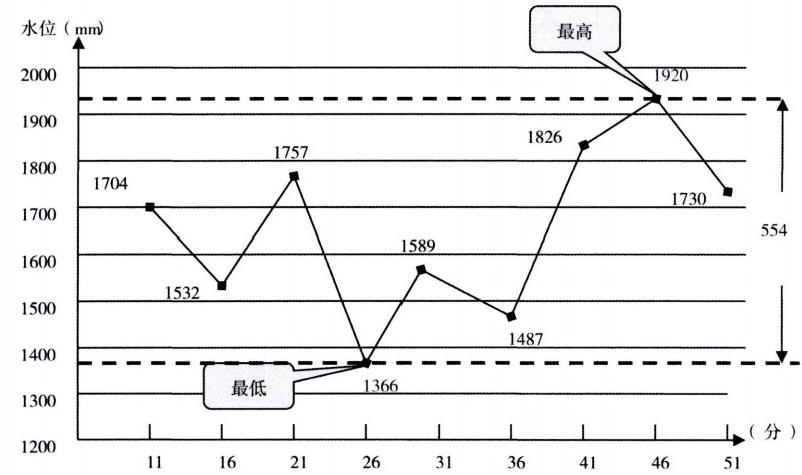

由图3可以看出,启动疏水泵向锅炉真空除氧器打水后,高水位与低水位之间相差554mm。水位波动剧烈,导致除盐水电动调节门随水位变化大开大关,影响排汽装置冷却水供应。
③通过电脑运行曲线历史趋势进行调查,疏水泵平均启动频率为1次/50min。即每天疏水泵启动次数在28.8次左右。严重影响锅炉真空除氧器运行工况,使压力、水位波动频繁,制约排汽回收装置冷却水供应。
2真空除氧器确定方案及实施

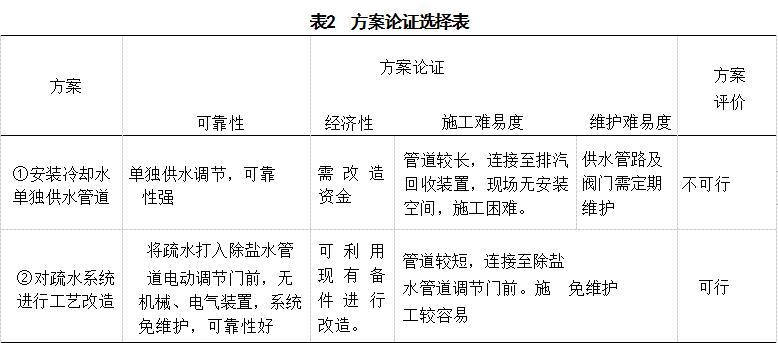

1)确定方案
2)真空除氧器方案实施
对疏水系统进行工艺改造,敷设管道一条,设置手动阀门一个。将疏水直接引至除盐水进除氧电动调节门前管道上,根据锅炉真空除氧器水位,由电动调节门进行控制。

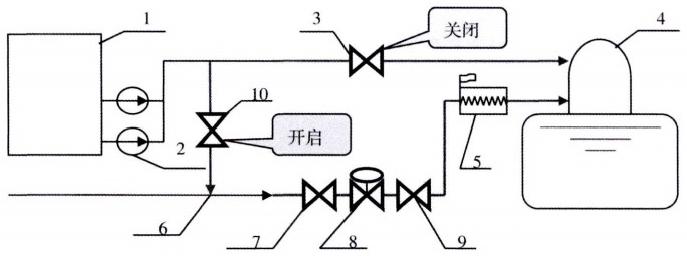

1-疏水箱;2-疏水泵;3-原疏水上除氧手动阀门;4-锅炉真空除氧器;5-除氧排汽回收装置;6-除盐水管道;7-除盐水手动一次门;8-除盐水电动调节门;9-除盐水手动二次门;10-现疏水上除氧手动阀门
3真空除氧器效果检查
3.1真空除氧器改造效果

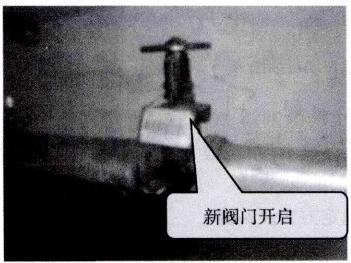

①改造后的疏水上除氧管路在机组正常运行时投用,在投入运行前,先解列原疏水上除氧手动阀门,开启现疏水上除氧手动阀门。
改造实施完毕后,投入正常运行,4月25日启动疏水泵后,对锅炉真空除氧器水位波动情况进行跟踪调查,调查结果如图5所示。

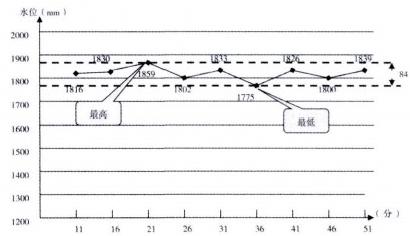

图5真空除氧器除氧水位波动折线图
由图5可见,启动疏水泵运行时,除氧水位高为1859mm,低为1775mm,差值为84数据,汇总见表3。mm,水位波动平稳。
②对除氧排汽回收情况进行跟踪调查,提取汇总见表3。
3.2经济效益
改造后,除氧排汽回收量由3.5t/每日提高到15.7t/每日。每天多回收除盐水15.7-3.5=
12.2t/,按除盐水单价10元/t计算:每年可获得经济效益为10×(15.7-3.5)×365=44530元。
通过在原有管道基础上对疏水系统进行改进,改善了锅炉真空除氧器的运行工况,保证了除氧排汽装置冷却水量稳定,不仅提高了除氧排汽回收量,节能减排,也为设备的安全稳定运行打下良好的基础。
