旋膜式除氧器的除氧水箱使用与安装技术分析
旋膜式除氧器的除氧水箱使用与安装技术分析,未经脱氧处理的水中总溶解着一部分氧气,含氧的水进入锅炉系统后,水中溶解的氧气在沸腾状态下会严重腐蚀锅炉系统的金属,从而降低锅炉的使用寿命,为了延长锅炉的使用寿命,必须在给水进入锅炉前进行脱氧处理。旋膜式除氧器便是用于电站锅炉、热水锅炉给水的除氧及热水用户用水的除氧设备。在正常工作下,利用汽轮机抽气或压力得到控制且具有安全泻放装置的汽源作为加热蒸汽,将进入除氧装置的水,加热到与除氧装置运行压力相对应的饱和蒸汽温度,根据道尔顿定律,将溶入水的氧与二氧化碳等非凝结气体除去,获得标准规定的除氧水然后储存到水箱内。目前现有的旋膜式除氧器的除氧水箱的结构较为复杂,内部设置单独的辅助加热管的加热效率较低。
一种旋膜式除氧器的除氧水箱,包括筒体,筒体的两端分别固连有封头,一端的封头上带有人孔,另一端的封头上设有手孔;筒体的下侧面安装有活动支座及固定支座,筒体的侧壁设有安全阀、溢流圈、给水泵再循环口、汽平衡口、备用口、水平衡口、出水口、排水口及水位计,手孔上带有通风口;筒体中还设置有辅助加热管,辅助加热管包括垂直段及水平段,水平段与筒体的中心轴平行设置,多段水平段并列设置并共同与垂直段连接。
安装旋膜式除氧器技术效果在于:
结构简单,筒体中设置的辅助加热管采用多段结构,其水平段并列设置在筒体的底部,相比传统的独立加热管,其增大了加热面积,提高了受热均匀度,提高加热效率。

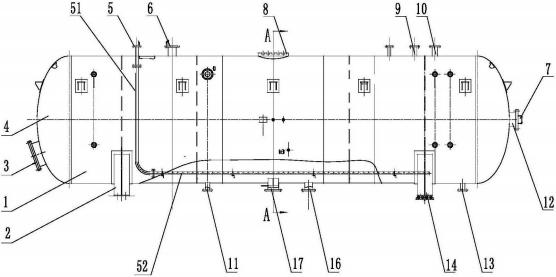

图1为旋膜式除氧器结构示意图。
图2为图1的A-A剖视图。
图中:1、筒体;10、汽平衡口;11、排水口;12、手孔;13、备用口;14、活动支座;15、水位计;16、水平衡口;17、出水口;2、固定支座;3、人孔;4、封头;5、辅助加热管;51、垂直段;52、水平段;6、安全阀;7、通风口;8、溢流圈;9、给水泵再循环口。
