锅炉真空除氧器补水装置产品说明及结构图分析

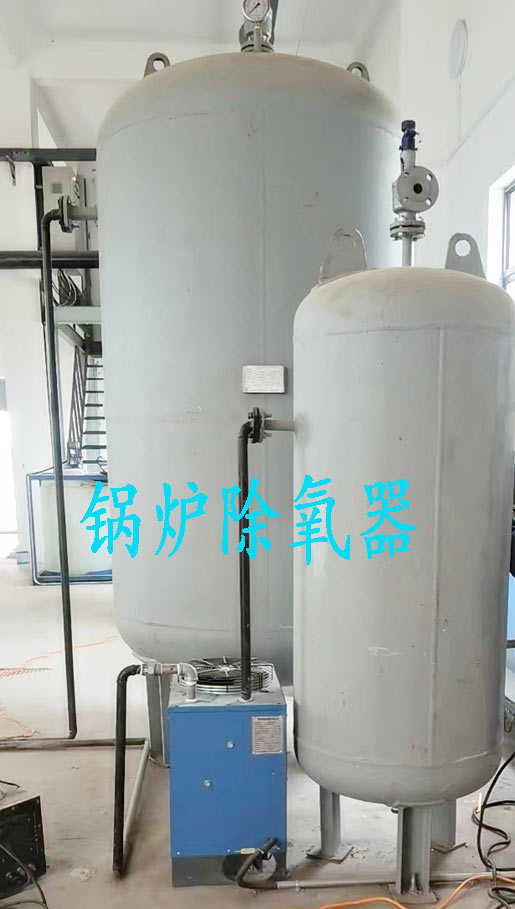

       锅炉真空除氧器补水装置产品说明及结构图分析，冬季取暖所用高炉冲渣水，在夏季气温升高后就会停用闲置，而煤气锅炉补给水又以常温的状态不停的补到真空除氧器，在真空除氧器经过加热后再送至煤气锅炉，真空除氧器加热影响工作效率，浪费能源，余热利用率不高。
      煤气锅炉真空除氧器补水装置包括真空除氧器、真空除氧器来水管、真空除氧器去水管、公辅管网、公辅管网采暖回水管、公辅管网采暖来水管及阀门，真空除氧器两端分别与真空除氧器来水管及真空除氧器去水管连接，真空除氧器来水管通过阀门与公辅管网采暖回水管连接，真空除氧器去水管通过阀门与公辅管网采暖来水管连接，公辅管网采暖回水管及公辅管网来水管分别与公辅管网连接。
      煤气锅炉真空除氧器补水装置一种较佳实施例中，煤气锅炉真空除氧器补水装置还包括煤气锅炉，煤气锅炉与真空除氧器连接，煤气锅炉包括高炉冲渣水管及冲渣水管阀门，冲渣水管阀门设于高炉冲渣水管上，煤气锅炉通过高炉冲渣水管与真空除氧器来水管连接。
      煤气锅炉真空除氧器补水装置一种较佳实施例中，真空除氧器包括鼓风机站、鼓风机站泵房、除氧层及真空除氧器阀门，鼓风机站泵房与鼓风机站连接，除氧层与鼓风机站连接，鼓风机站及鼓风机站泵房均通过真空除氧器阀门与真空除氧器来水管连接，且均通过真空除氧器阀门与真空除氧器去水管连接。
      煤气锅炉真空除氧器补水装置一种较佳实施例中，公辅管网包括集中换热站，集中换热站设于公辅管网上，公辅管网采暖回水管及公辅管网采暖来水管均与集中换热站连接。
      煤气锅炉真空除氧器补水装置具有如下有益效果：对煤气锅炉的补给水进行加热后送到真空除氧器，节约能源、提高补给水温度、降低煤气燃料消耗、充分利用废弃能源，热能回收再利用、节省能源、环保又经济。也可利用集中换站的板式换热器对煤气锅炉的补给水进行加热后(冲渣水温度可达80℃以上)送到真空除氧器，从而达到节约能源、回收余热的目的。
      将鼓风机站除氧层的纯水供水管道断开，接一阀门，并在阀门联侧的来水管口加装一道阀门后与公辅管网的采暖回水管道相接，去水管口加装一道阀门后与公辅管网的采暖来水管道相接，每次投用时将炼铁余压发电西侧采暖总管道的进出口阀门关闭、鼓风机站及鼓风机站泵房采暖支管道的进出口阀门关闭，然后将母管的水放净，打开新装的两道进出口阀门就可工作了。投资少，每次投用时排掉管道的冬季采暖水，使用半年时间。
      采用集中换热站的板式换热器方式，则将鼓风机站除氧层的纯水供水管道断开，直接加装两趟管道到集中换热站，并按照原来换热回路，重新接一换热器即可。操作简便、可全年进行使用。
附图说明
      为了更清楚地说明技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图，其中：

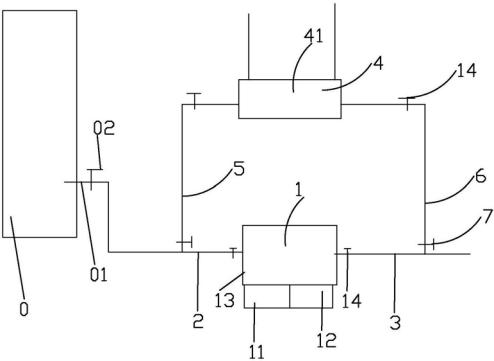

      图1是本实用新型提供的煤气锅炉真空除氧器补水装置一较佳实施例的结构示意图。
